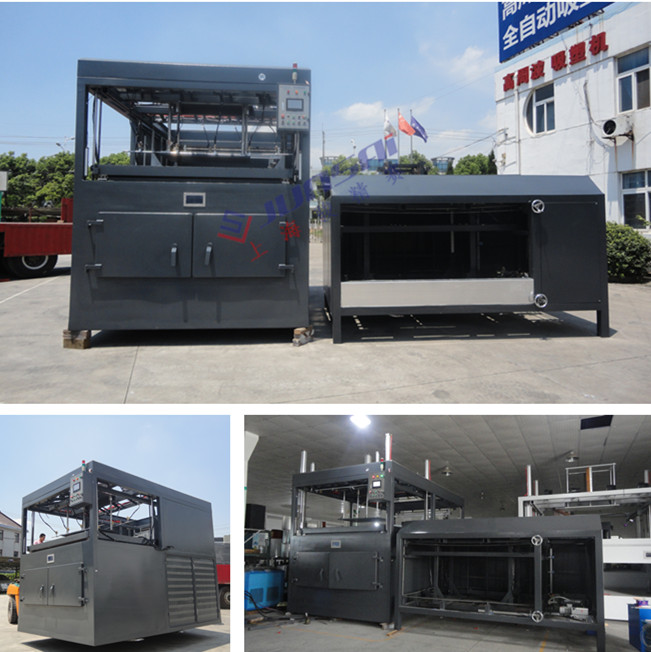

全自動液壓厚片吸塑機

全自動液壓厚片吸塑機簡介：

ADF-2015全自動厚片吸塑成型機是我司采用技術及工藝，結合國內市場需求，研發生產的新型全自動厚片吸塑成型設備、該機采用PLC，觸摸屏自動控制系統。設備可靠性強，功能性好，自動化程度高。操作簡單，自動對位上料，自動取產品，大大提高了生產效率。

規格參數

設備名稱：	液壓厚片吸塑成型機
型號：	ADF—2015
吸塑成型長度：	大：2000㎜
吸塑成型寬度：	大：3000㎜
吸塑成型高度：	600mm
適應材料：	PC,亞力,PET,PETG,APET,ABS,HIPS,PE,PP,PS,PVC等熱塑型片材或板材
適應材料厚度：	1-10MM
總電源:	三相五線制，380V,50HZ，電壓波動范圍±10%
控制電源：	220V DC
發熱爐功率：	上爐200KW，下爐75KW（MAX），雙面大275KW（大約）
總功率：	280KW（左右）
機械結構：	自動上下料系統、加熱系統、成型系統、真空系統、氣壓系統、冷卻系統、控制系統等組成。
工作程序：	將材料整齊的放置站板上，運用叉車將材料送至放料框內→根據材料規格大小調節前后左右的整料系統→在自動送料時，材料上下移動由變頻馬達自動控制移動→材料移動到所需位置真空吸盤打開將材料吸住，然后通過馬達移動將材料送入壓片框→產品吸成型后，由夾片框自動抓料功能將產品托起→自動上料在送張材料完成后同時將做好的產品帶出。
生產速度：	HDPE3MM材料大約3-5分鐘每模，視材料不同及操作參數不同而有所不同
成型方式：	凹/凸模成型
成型	一次成型
真空流量：	160m3 /h
冷卻水用量：	2升/小時
下模臺動力：	液壓驅動
上模臺動力	氣壓驅動
適用的吸塑模具材質	鋁模，銅模，玻璃鋼模，電木模，樹脂模，石膏模等
成型方式：	真空成型
加熱元件；	陶瓷紅外線發熱磚上加熱，下爐為發熱管
控制系統	PLC控制
真空罐	二個合計1.5立方
真空狀態：	真空流量160m3每次工作循環前真空度恢復到75%，整個生產過程的真空度不低于30%-50%。
模具安裝	由叉車將模具放入升降平臺后校正模具應在的位置，然后用長方形壓塊卡住模具即可
